Zabezpieczenie pompy wodnej przed suchobiegiem i ochrona sterownika: kompletny przewodnik na rok 2026

Zapytaj w dowolnym warsztacie zajmującym się naprawą pomp, co zabija najbardziejpompy solarnea jedną odpowiedź otrzymasz znacznie częściej niż jakąkolwiek inną: sucho. Pompa, która obraca się bez wody, traci chłodzenie, smarowanie i silnik w ciągu kilku minut, a czasem sekund. Dobra wiadomość jest taka, że ​​praca na sucho jest także awarią, której można najbardziej zapobiec w całym systemie. Prawie każdy nowoczesny sterownik pompy solarnej jest dostarczany z wbudowanym zabezpieczeniem; Problem polega na tym, że większość użytkowników nigdy nie podłącza prawidłowo przewodów, nie ustawia progów i nigdy nie rozumie, co mówi im alarm. W tym przewodniku wyjaśniono, jak faktycznie działają zabezpieczenia przed suchobiegiem i zabezpieczenia sterownika, jak prawidłowo je okablować i jak rozwiązywać problemy z alarmami zatrzymującymi pompę w terenie. Taizhou Lead Pump Co., Ltd. produkuje pompy słoneczne o mocy od 220 W do 15 000 W — zarówno pompy, jak i sterowniki — więc jest to napisane na poziomie fabryki, a nie w broszurze produktu.

1. Dlaczego praca na sucho jest zabójcą numer jeden

Pompa głębinowa nie bez powodu żyje w wodzie. Otaczająca go woda spełnia trzy zadania jednocześnie: chłodzi silnik, smaruje łożyska i uszczelki oraz odprowadza ciepło. Gdy poziom wody opadnie, a pompa będzie nadal pracować, wszystkie trzy zatrzymają się w tym samym momencie. Silnik pracujący na sucho może osiągnąć szkodliwą temperaturę w czasie krótszym niż minuta, a pompa solarna – która często pracuje bez nadzoru przez cały dzień – nie stoi obok operatora, który mógłby nacisnąć wyłącznik.

W układach fotowoltaicznych występują trzy najczęstsze przyczyny pracy na sucho:

· Pobór studni — pompa dostarcza więcej, niż studnia może napełnić, więc poziom wody spada poniżej poboru.

· Niski poziom wody — sezonowa susza lub zbiornik/źródło rzeki, które opróżnia się szybciej niż oczekiwano.

· Utrata zasysania (pompy powierzchniowe) — powietrze dostaje się do przewodu ssącego, pompa wiruje na powietrzu i przegrzewa się.

Ponieważ pompa solarna działa zawsze, gdy jest światło słoneczne, praca na sucho może z łatwością trwać godzinami, zanim ktokolwiek zauważy. Dlatego ochrona nie jest opcjonalna — jest najważniejszym akcesorium w systemie.

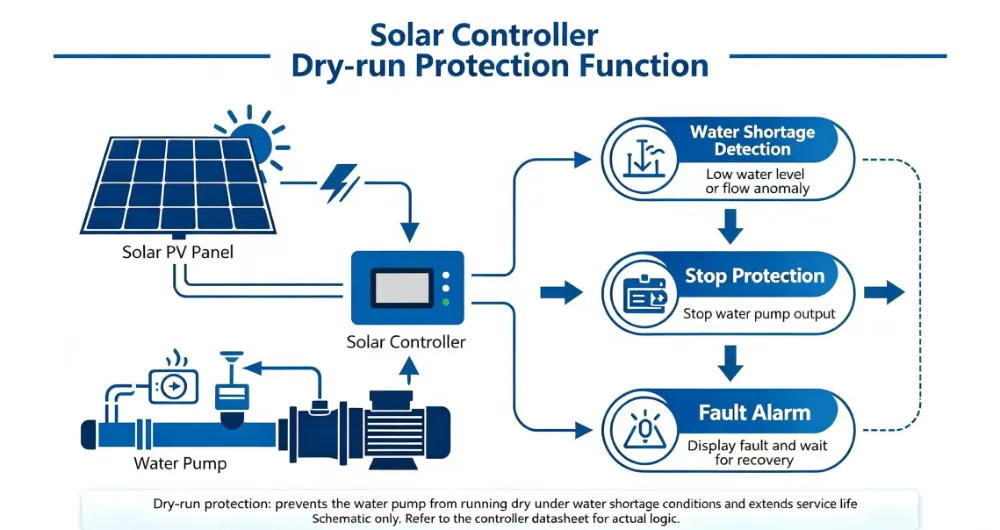

2. Jak sterownik pompy solarnej wykrywa pracę na sucho

Wykrycie zdarzenia suchobiegu nie wymaga specjalnego czujnika. Sterownik może już to „widzieć” poprzez zachowanie elektryczne silnika. Większość sterowników Lead Pump wykorzystuje jedną lub więcej z następujących metod:

Sprytną częścią jest logika „automatycznego restartu”. Gdy sterownik wyłączy się podczas pracy na sucho, nie zatrzymuje się i nie poddaje. Czeka przez określony czas (zwykle 5, 15, 30 lub 60 minut), a następnie próbuje ponownie. Jeśli woda powróciła, pompa wznawia pracę automatycznie – bez ręcznego resetowania, bez niepotrzebnej podróży do studni. Jeśli nie, chroni pompę i ponownie czeka. Cykl ten powtarza się aż do powrotu wody.

3. Ciasto z pełną warstwą ochronną

Praca na sucho to tylko jedno z zagrożeńpompa solarnatwarze. Dobrze zaprojektowany kontroler składa się z kilku warstw zabezpieczeń:

4. Kontrola poziomu wody – podejście bezpośrednie

Elektroniczna detekcja suchobiegu reaguje po rozpoczęciu pracy pompy na sucho. Kontrola poziomu wody jest lepsza: zatrzymuje pompę, zanim to nastąpi. Istnieją dwie popularne metody i obie są zwykle podłączane bezpośrednio do zacisków poziomu sterownika.

Przełącznik pływakowy (łącznik pływakowy / pływak kulkowy)

Mechaniczny pływak porusza się po powierzchni wody. Gdy poziom spadnie poniżej wartości zadanej, styki otwierają się (lub zamykają), a sterownik zatrzymuje pompę. Pływaki są tanie, wytrzymałe i łatwe do zrozumienia. Jednego należy użyć w studni w celu odcięcia niskiego poziomu, a drugiego w zbiorniku w celu odcięcia wysokiego poziomu, aby zbiornik nie mógł się przepełnić.

Elektrody / sondy

Dwie lub trzy sondy ze stali nierdzewnej są opuszczane do żądanej głębokości wycięcia. Woda zamyka między nimi obwód niskiego napięcia; gdy poziom spadnie i nastąpi przerwa w obwodzie, pompa zatrzymuje się. Sondy nie mają ruchomych części, dlatego nadają się do użytku w wodzie brudnej lub zawierającej duże ilości zanieczyszczeń, gdzie pływak mógłby się utknąć.

W sterownikach Lead Pump wejście poziomu jest zwykle niskonapięciowe (bezpieczne w dotyku) i można je skonfigurować jako „bliskie pracy” lub „otwarte do pracy”, w zależności od okablowania. Niezależnie od wybranej metody, przewodowy przełącznik poziomu oraz elektroniczne wykrywanie pracy na sucho w sterowniku zapewniają dwie niezależne warstwy ochrony — pasek i szelki, które utrzymują bezobsługową pompę solarną przy życiu.

5. Zabezpieczenie pompy przy źródle wody

Elektronika może tylko tyle. Duża część problemów związanych z pracą na sucho to tak naprawdę problemy z instalacją w samej studni.

· Ustawić pompę wystarczająco głęboko. Ujęcie powinno znajdować się znacznie poniżej najniższego oczekiwanego dynamicznego poziomu wody, z marginesem sezonowego poboru.

· Zwróć uwagę na luz wlotowy. Pozostaw odpowiednią szczelinę nad dnem studni, aby piasek i osad nie zostały zassane.

· Dopasuj pompę do wydajności studni. Jeśli pompa jest większa niż pojemność studni, którą można naładować, będzie pobierać wodę ze studni i wyłączać zabezpieczenie przez cały dzień – wielkość uwzględniająca stopień odzysku, a nie tylko szczytowe zapotrzebowanie.

· Obserwuj spadek latem. Studnia, która radzi sobie w porze deszczowej, może nie działać w porze suchej; obniżyć sondę wyłączającą lub ustawić dłuższy okres pracy na sucho.

· W przypadku pomp powierzchniowych należy utrzymywać szczelny przewód ssawny. Jakikolwiek wyciek powietrza powoduje przerwanie zalewania i imitowanie pracy na sucho.

6. Zabezpieczenie elektryczne pompy

Pompy solarne często znajdują się na końcu długiego ciągu kablowego – zwłaszcza jednostki podwodne, gdzie zestaw znajduje się na powierzchni, a pompa znajduje się setki metrów w głębi odwiertu. Odległość ta stwarza dwa problemy, dla których warto projektować już od pierwszego dnia:

· Spadek napięcia. Cienki lub zbyt długi kabel cicho kradnie napięcie; pompa widzi mniej niż wytwarza układ i pracuje wolno lub na granicy zabezpieczenia podnapięciowego. Należy odpowiednio dobrać rozmiar przewodu i zachować możliwie krótkie przebiegi.

· Udar i błyskawica. Długie przebiegi między panelem a kontrolerem wychwytują indukowane skoki. Zamontuj ogranicznik przepięć na sterowniku, uziemij korpus pompy i ramy panelu oraz utrzymuj porządek w okablowaniu układu.

· Prawidłowa polaryzacja i dokręcone zaciski. Odwrotna polaryzacja jest najczęstszym błędem instalacyjnym; sprawdź dwukrotnie przed pierwszym włączeniem zasilania i odpowiednio dokręć każdy zacisk.

Dedykowany artykuł na temat doboru kabli i obliczania spadków napięcia dlapompy solarnenadchodzi; na razie zasada jest prosta — nigdy nie należy zmniejszać rozmiaru kabla, aby zaoszczędzić trochę miedzi, ponieważ strata jest opłacana w każdą słoneczną godzinę przez cały okres użytkowania systemu.

7. Nie pozwól, aby zbyt duży rozmiar zniszczył Twoją ochronę

Paradoksalnie, zbyt duża pompa jest częstą przyczyną ciągłego włączania się zabezpieczeń. Jeśli pompa jest znacznie mocniejsza, niż może dostarczyć studnia, w ciągu kilku minut obniży poziom wody, włącza się zabezpieczenie przed suchobiegiem, studnia powoli się regeneruje i cykl się powtarza – pompa zamiast pompować, spędza popołudnie na wyłączaniu. Rozwiązanie nie polega na wyłączeniu ochrony (nigdy tego nie rób), ale na:

· Wybierz model, którego przepływ odpowiada realistycznej szybkości ładowania studni.

· Użyj napędu o zmiennej prędkości / MPPT, aby pompa zwalniała zamiast zatrzymywać się, gdy poziom spadnie.

· Ustaw dłuższy interwał automatycznego ponownego uruchamiania, aby studnia miała czas na regenerację między próbami.

· Dodaj zbiornik magazynowy i uruchom pompę, aby napełnić zbiornik, zamiast próbować bezpośrednio dopasować zapotrzebowanie.

8. Rozwiązywanie problemów: Odczytywanie alarmów

Kody błędów różnią się w zależności od modelu sterownika. Zawsze przechowuj instrukcję sterownika wraz z zapisem instalacji i sfotografuj okablowanie, zanim czegokolwiek dotkniesz. Jeśli nie masz pewności, wyślij kod i krótki film do fabryki — Lead Pump obsługuje klientów w języku chińskim, angielskim i francuskim.

9. Prosta lista kontrolna ochrony

· Włączono wykrywanie próby próbnej i wybrano realistyczny odstęp automatycznego ponownego uruchamiania.

· Sonda odcinająca niskiego poziomu lub pływak zamontowany w studni.

· Pływak odcinający wysokiego poziomu zamontowany w zbiorniku magazynowym.

· Pompa ustawiona poniżej najniższego sezonowego poziomu wody, z marginesem.

· Kabel odpowiednio dobrany do przebiegu; zaciski dokręcone.

· Zamontowany ogranicznik przepięć; uziemione ramy pompy i panelu.

· Kontroler zacieniony i wentylowany.

· Przepływ pompy dostosowany do stopnia odzysku w odwiercie.

· Instrukcja obsługi i lista kodów usterek przechowywana w pobliżu instalacji.

10. Typowe błędy

· 1. Wyłączenie zabezpieczenia przed pracą na sucho, ponieważ ciągle się wyłącza – zamiast tego napraw przyczynę, nigdy zabezpieczenie.

· 2. Kupno za dużej pompy do słabej studni, a potem walka z wynikającymi z tego wyjazdami przez cały sezon.

· 3. Nigdy nie montuj wyłącznika poziomu, polegając wyłącznie na wykrywaniu elektronicznym.

· 4. Ustawienie sondy odcinającej zbyt wysoko, przez co pompa zatrzymuje się, gdy jest jeszcze dużo wody.

· 5. Za mały rozmiar kabla, aby po południu zadziałało zabezpieczenie podnapięciowe.

· 6. Pozostawienie sterownika w pełnym słońcu i zrzucanie winy na pompę za przegrzanie.

· 7. Brak ochrony przeciwprzepięciowej na długim, odsłoniętym odcinku panelu.

· 8. Uruchomienie pompy przed sprawdzeniem poziomu wody po długiej suszy.

11. Często zadawane pytania

P: Czy mogę uruchomić pompę solarną bez zabezpieczenia przed pracą na sucho?

Odpowiedź: Technicznie tak, praktycznie nigdy. Praca na sucho może zniszczyć silnik w ciągu kilku minutpompy solarnebiegać bez nadzoru. Każdy sterownik Lead Pump zawiera funkcję wykrywania suchobiegu — zawsze należy go podłączyć i włączyć.

P: Co robi pompa w przypadku zadziałania zabezpieczenia przed suchobiegiem?

Odp.: Zatrzymuje się, czeka przez określony czas (często 5–60 minut), a następnie uruchamia się automatycznie, aby sprawdzić, czy woda powróciła. Jeśli nie, ponownie zabezpiecza pompę i czeka. Nie jest potrzebny reset ręczny.

P: Czy potrzebuję zarówno wyłącznika pływakowego, jak i elektronicznego czujnika suchobiegu?

Odpowiedź: Idealnie, tak. Przełącznik poziomu zatrzymuje pompę, zanim zacznie pracować na sucho; Detekcja elektroniczna stanowi zabezpieczenie, gdy poziom spada szybciej niż oczekiwano. Dwie niezależne warstwy są bezpieczniejsze niż jedna.

P: Dlaczego moja pompa wyłącza się automatycznie każdego popołudnia?

Odpowiedź: Prawie zawsze, ponieważ pompa jest większa niż stopień odzysku w odwiercie, więc zasysa studnię w dół. Zmień rozmiar pompy, zmniejsz ją za pomocą sterownika o zmiennej prędkości lub wydłuż czas ponownego uruchomienia — nie wyłączaj ochrony.

P: Skąd mam wiedzieć, czy podróż odbyła się na sucho, czy pod napięciem?

Odp.: Kod błędu lub warunki o tym informują. Praca na sucho zwykle ma miejsce, gdy poziom wody jest niski lub po długim pompowaniu; za niskie napięcie zwykle pojawia się po południu lub w przypadku długiego kabla. Powyższa tabela rozwiązywania problemów łączy objawy z przyczynami.

P: Czy ochrona działa tak samo w przypadku pomp hybrydowych AC/DC?

O: Tak. Pompy hybrydowe zapewniają te same zabezpieczenia sterownika — pracę na sucho, nadmierne/podnapięcie, nadmierne natężenie prądu i nadmierną temperaturę — ​​a ponadto umożliwiają proste przełączanie między wejściem energii słonecznej a wejściem sieciowym/generatora.

P: Jakie certyfikaty i gwarancję oferujecie?

Odp.: Certyfikaty CE, RoHS i ISO 9001:2015, z 2-letnią gwarancją na korpus pompy i 1-letnią gwarancją na sterownik — wadliwe jednostki są wymieniane (FOB Chiny, bez zadawania pytań).

P: Czy mogę najpierw zamówić próbkę?

Odp.: Tak — od 1 do 5 jednostek do testów. Sprzedaż hurtowa obejmuje ponad 50 sztuk na model, a OEM zaczyna się od 50 sztuk na model z niestandardowym brandingiem, opakowaniem i napięciem/częstotliwością.
