Rozmiar kabla pompy solarnej i spadek napięcia: kompletny przewodnik na rok 2026

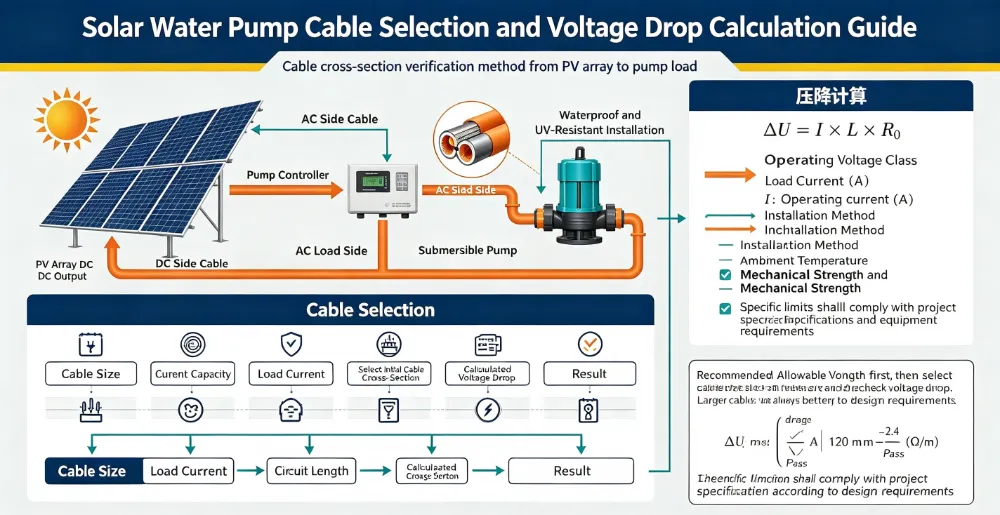

A układ pomp solarnychjest zwykle sprzedawany pod dwiema liczbami: głowicą pompy i jej przepływem. Następnie jest instalowany, a trzecia liczba po cichu decyduje, czy kiedykolwiek będzie działać zgodnie z reklamą – kabel. Niewymiarowy kabel jest jedną z najczęstszych i najrzadziej diagnozowanych usterek w pompowaniu energii słonecznej. Układ jest w porządku, pompa jest w porządku, sterownik jest w porządku, a mimo to pompa pracuje powoli, wyłącza się przy zbyt niskim napięciu w południe lub w ogóle nie uruchamia się wczesnym rankiem. Winowajcą jest często strata kilku woltów na długim, cienkim przewodzie.

W tym przewodniku omówiono cały temat w praktyce: jak działa spadek napięcia, jaki jest dopuszczalny, jaki rozmiar kabla przewodzi jaki prąd, jak krok po kroku dobrać przebieg na podstawie opracowanych przykładów oraz szczegóły instalacji, które decydują o tym, czy kabel przetrwa dziesięć lat w odwiercie. Został napisany przez zespół inżynierów w firmie Taizhou Lead Pump Co., Ltd., która produkuje pompy i sterowniki solarne o mocy od 220 W do 15 000 W.

1. Dlaczego kabel decyduje o tym, czy pompa solarna działa

W przeciwieństwie do pompy zasilanej z sieci, pompa solarna jest bardzo wrażliwa na napięcie. Pompa sieciowa zasilana napięciem 230 V może tolerować spadek napięcia o 10 V niezauważalnie. 96 V prądu stałegopompa solarnaktóry traci 10 V, stracił ponad 10% zasilania, a okno MPPT sterownika, jego próg rozruchu i zabezpieczenie podnapięciowe zaczynają działać nieprawidłowo.

Istnieją trzy różne konsekwencje nieprawidłowego podłączenia kabla:

· Stracone godziny pompowania. Do uruchomienia pompa potrzebuje minimalnego napięcia. Spadek napięcia przesuwa ten próg później rano i wcześniej po południu, przez co tracisz najbardziej produktywne chwile w ciągu dnia.

· Utrata przepływu w szczycie. Silniki pracujące poniżej napięcia znamionowego pobierają więcej prądu przy tym samym obciążeniu, mocniej się nagrzewają i dostarczają mniej wody — klasyczna skarga „działa, ale nie tak jak w arkuszu danych”.

· Uciążliwe podróże i krótkie życie. Wielokrotne wyzwalanie zabezpieczenia podnapięciowego i nadprądowego; każde wyłączenie jest cyklem rozruchu i zatrzymania, a każdy cykl powoduje zużycie silnika, uszczelek i kondensatorów sterownika.

2. Dwie liczby, które mają znaczenie: spadek napięcia i natężenie prądu

Wybór kabla jest zawsze kompromisem pomiędzy dwoma niezależnymi limitami i należy spełnić oba.

Spadek napięcia (limit wydajności)

Każdy metr miedzi ma opór. Prąd przepływający przez niego traci napięcie proporcjonalnie do prądu, długości i rezystancji na metr. Spadek napięcia sam w sobie niczego nie uszkadza, ale powoduje zagłodzenie silnika — to jest granica, która decyduje o wydajności systemu.

Amperowość — obciążalność prądowa (granica bezpieczeństwa)

Przewodnik przewodzący prąd o zbyt dużym natężeniu w stosunku do swojego przekroju przegrzewa się. W odwiercie kabel jest owinięty w wiązkę z rurą spustową, często wewnątrz osłony, bez przepływu powietrza — ciepło nie może uciekać. Przegrzanie pogarsza izolację PCV, a degradacja izolacji w wodzie powoduje zwarcie pompy. Jest to granica decydująca o tym, czy system jest bezpieczny.

Kabel, który przejdzie test spadku napięcia, może nadal nie przejść testu obciążalności prądowej i odwrotnie. Zawsze obliczaj oba, a następnie wybierz większy rozmiar.

3. Wzór na spadek napięcia i reguła 3% / 5%.

Dla dwuprzewodowego obwodu prądu stałego – a to jest to, co najbardziejpompa solarnatablice i wiele źródeł zasilania pomp to — spadek napięcia wynosi:

VD (V) = 2 × L × I × ρ ÷ A

· L = długość kabla jednokierunkowego w metrach (2 oznacza przewód powrotny)

· I = prąd w amperach

· ρ = rezystywność miedzi ≈ 0,0175 Ω·mm²/m przy 20 °C (użyj 0,020 dla gorących kabli i konserwatywnej konstrukcji)

· A = przekrój przewodu w mm²

W przypadku trójfazowego prądu przemiennego ten sam pomysł przyjmuje postać VD = √3 × L × I × ρ ÷ A; w przypadku prądu przemiennego jednofazowego użyj wzoru dwuprzewodowego z uwzględnieniem współczynnika mocy.

Jaki spadek jest akceptowalny? Konwencja branżowa i ta, według której projektujemy, to:

Poniżej znajdują się dwie praktyczne zasady. Po pierwsze, zawsze obliczaj na podstawie najwyższego prądu, jaki kiedykolwiek zobaczy kabel — zwykle jest to maksymalny prąd wejściowy pompy przy pełnym obciążeniu, a nie jej znamionowy prąd pracy. Po drugie, dodaj 10–20% marginesu, jeśli kabel będzie się nagrzewał, będzie wiązany z innymi kablami lub będzie wystawiony na bezpośrednie letnie słońce.

4. Przekrój drutu: mm², AWG i zawartość każdego rozmiaru

Metryczne mm² to standard na większości rynków eksportowych; Kupujący z Ameryki Północnej myślą w AWG. Przybliżone odpowiedniki i typowa obciążalność prądowa miedzi (izolacja PVC, temperatura otoczenia 30°C, pojedynczy kabel na wolnym powietrzu) ​​to:

Dane dotyczące natężenia prądu mają charakter orientacyjny — zawsze należy je sprawdzić w arkuszu danych producenta kabla dotyczącym rodzaju izolacji i metody instalacji. W przypadku kabla podwodnego wiązkowego w odwiercie należy zastosować współczynnik obniżenia wartości znamionowych wynoszący około 0,8; dla kabli w kanałach kablowych lub w gorącym pomieszczeniu dachowym, 0,7–0,8. Gdy obniżona wartość będzie bliska Twojemu obciążeniu, zwiększ rozmiar o jeden.

5. Skrócona instrukcja: Straty woltów na 10 metrów

Poniższa tabela podaje spadek napięcia w woltach na każde 10 m jednokierunkowego obwodu miedzianego, dwuprzewodowego, w temperaturze 20 °C. Jest niezależny od napięcia systemu, więc można go używać w systemach 48 V, 96 V, 220 V lub 380 V — wystarczy porównać wynik z dopuszczalnym procentem.

Przeczytaj to w ten sposób: kabel 4 mm² przewodzący prąd 20 A traci 1,75 V na 10 m. Na dystansie 60 m w jedną stronę napięcie wynosi 10,5 V — dobrze w systemie 380 V (2,8%), śmiertelnie w systemie 96 V (10,9%).

6. Dobór krok po kroku (na trzech praktycznych przykładach)

Używaj tej sekwencji przy każdym uruchomieniu i za każdym razem:

· Krok 1 — Ustal napięcie systemowe. Nominalne napięcie szyny DC dla systemów DC lub napięcie fazowe dla AC.

· Krok 2 — Znajdź maksymalny prąd. Użyj maksymalnego prądu wejściowego pompy przy pełnym obciążeniu z tabliczki znamionowej lub arkusza danych. W przypadku przebiegów typu tablica-kontroler należy zastosować prąd zwarciowy układu × 1,25.

· Krok 3 — Zmierz rzeczywistą długość w jedną stronę. Uwzględnij pionowy spadek w odwiercie, poziomy bieg do układu i 2–3 m luzu na każdym końcu. Nie szacuj na podstawie planu sytuacyjnego.

· Krok 4 — Ustaw dozwolony spadek. 3% napięcia systemu na każdą sekcję, łącznie 5%.

· Krok 5 — Rozwiązanie dla A: A = 2 × L × I × ρ ÷ VD_allowed. Zaokrąglij w górę do następnego standardowego rozmiaru.

· Krok 6 — Sprawdź obciążalność prądową, zastosuj obniżenie wartości znamionowych i sprawdź przewód uziemiający. W razie wątpliwości wybierz rozmiar większy — różnica w kosztach jest niewielka w porównaniu z uszkodzoną pompą.

Przykład A — łódź podwodna prądu stałego o mocy 1,5 kW, system 96 V, 60 m w jedną stronę

Maksymalny prąd pompy 15,6 A. Dopuszczalny spadek 3% z 96 V = 2,88 V. A = 2 × 60 × 15,6 × 0,0175 ÷ 2,88 = 11,4 mm². Następny standardowy rozmiar to 16 mm². Sprawdź obciążalność prądową: 16 mm² ma wartość znamionową około 62–76 A, obniżoną do około 55 A w odwiercie — znacznie powyżej 15,6 A. Wynik: 16 mm², komfortowo w granicach 3%.

Przykład B — jednofazowa pompa powierzchniowa AC 2,2 kW, 220 V, 50 m w jedną stronę

Prąd ≈ 10 A. Dopuszczalny spadek 3% z 220 V = 6,6 V. A = 2 × 50 × 10 × 0,0175 ÷ 6,6 = 2,65 mm². Kolejnym standardowym rozmiarem jest 4 mm², co daje spadek około 1,75 V (0,8%) – rozsądny margines dla silnika uruchamiającego się pod obciążeniem. Wynik: 4 mm².

Przykład C — łódź podwodna trójfazowa o mocy 7,5 kW, 380 V, 120 m w jedną stronę

Prąd ≈ 15 A. Dopuszczalny spadek 3% z 380 V = 11,4 V. A = 1,732 × 120 × 15 × 0,0175 ÷ 11,4 = 4,8 mm². Spadek napięcia podaje 6 mm², ale w przypadku instalacji odwiertowych klasy 15 kW zwykle określa się 10 mm² ze względu na wytrzymałość mechaniczną i przyszłą zmianę parametrów. Wynik: 10 mm² — obciążalność prądowa i kontrole praktyczne wygrywają z obliczeniami minimalnymi, które są normalne w przypadku studni głębinowych.

7. Dwa biegi w Układzie Słonecznym nie są takie same

Większość instalacji ma dwa różne przebiegi kabli i kończą się one niepowodzeniem z różnych powodów.

Tablica → kontroler

Bieg ten jest eksponowany: na dachu, na podłożu, po polu. Przewodzi pełny prąd układu przy napięciu układu. Priorytetami są izolacja odporna na promieniowanie UV, mechaniczna ochrona przed gryzoniami i kosiarkami, prawidłowa polaryzacja oraz izolator prądu stałego w sterowniku. Użyj kabla słonecznego (H1Z2Z2-K lub odpowiednika) zamiast zwykłego przewodu budowlanego.

Sterownik → pompa

Rurociąg ten jest zakopany w odwiercie, trwale zawilgocony i niemożliwy do wymiany bez wyciągania pompy. Priorytety to odpowiedni podwodny kabel odgałęźny z ciągłą wodoszczelną osłoną, mocne wsparcie fizyczne (kabel musi zwisać z elementu odciążającego, nigdy z własnych przewodników) i obniżanie wartości znamionowych uwzględniające ciepło. Jeżeli zamierzasz przesadzić w dowolnym miejscu systemu, dokonaj przekroczenia tutaj.

W przypadku długich ciągów macierzy inną opcją jest podniesienie napięcia układu i zmniejszenie go na sterowniku: podwojenie napięcia zmniejsza prąd o połowę, a straty maleją z kwadratem prądu. Z tego powodu w głębszych odwiertach powszechne są systemy 96 V i 192 V DC.

8. Szczegóły instalacji decydujące o żywotności kabla

· Użyj jednej ciągłej długości. Każde złącze w mokrym odwiercie jest przyszłym punktem awarii. Jeśli połączenie jest nieuniknione, użyj odpowiedniego zestawu do łączenia podwodnego, a nie taśmy.

· Podeprzyj kabel niezależnie. Opaski kablowe co 2–3 m do rury spustowej oraz uchwyt odciążający na górze. Przewody nie mogą w żadnym wypadku przenosić ciężaru kabla.

· Pozostaw pętlę usług. 2–3 m luzu na głowicy odwiertu i na sterowniku pozwala uniknąć ponownego wyciągania podczas uruchamiania.

· Trzymaj kabel z dala od wlotu pompy. Poprowadź go prosto w górę rury, oklejony taśmą na płasko, z dala od obszaru ssania.

· Przestrzegaj promienia zgięcia. Ciasne zakręty izolacja pęknięć; przestrzegaj minimalnego promienia producenta, zwykle 6–10 × średnicy kabla.

· Prawidłowo uziemić i połączyć. Uziemić korpus pompy i obudowę sterownika zgodnie z lokalnymi przepisami; na pływającym układzie fotowoltaicznym połącz także ramy.

· Chroń przed piorunami. Długie przebiegi macierzy wychwytują indukowane skoki; zamontuj ogranicznik przepięć prądu stałego na sterowniku, a przewód uziemiający powinien być krótki i prosty.

· Oznacz oba końce. Schemat okablowania naklejony taśmą wewnątrz obudowy sterownika pozwala zaoszczędzić godziny pracy kolejnego technika.

9. Osiem błędów, które widzimy wielokrotnie

· Dobór na podstawie prądu znamionowego, a nie maksymalnego prądu wejściowego — kabel jest marginalny dokładnie wtedy, gdy ma to znaczenie.

· Pomiar głębokości odwiertu i zapominanie o poziomym przebiegu do układu, który często jest dłuższy.

· Używanie drutu budowlanego w odwiercie, ponieważ znajdował się na ciężarówce. Zwykły PCV nie wytrzymuje stałego zanurzenia.

· Wybór aluminium w celu zaoszczędzenia pieniędzy przy odcinku prądu stałego o długości 40 m, a następnie zastanawianie się, dlaczego załamanie napięcia jest większe.

· Ignorowanie obniżania wartości znamionowych temperatury. Kabel o natężeniu 41 A w wolnym powietrzu może przenosić 30 A w wiązce wiertniczej.

· Łączenie w połowie wysokości za pomocą taśmy izolacyjnej. Woda zawsze znajdzie połączenie.

· Układanie kabla pompy i kabla układu w tym samym kanale bez sprawdzania obniżenia parametrów znamionowych w obu przypadkach.

· Pozostawienie kabla zwisającego z własnych przewodników, co powoduje powolne rozciąganie miedzi i wzrost rezystancji.

10. Rozwiązywanie problemów: objawy wskazujące na kabel

11. Lista kontrolna kabli przed uruchomieniem

· Długość w jedną stronę zmierzona i zarejestrowana, a nie szacunkowa

· Maksymalny prąd pobrany z arkusza danych, w stosownych przypadkach z zastosowaniem współczynnika 1,25

· Spadek napięcia obliczony dla każdej sekcji i całkowity poniżej 5%

· Ampaturalność sprawdzona na podstawie temperatury i obniżenia parametrów znamionowych

· Typ kabla przystosowany do środowiska (UV dla matrycy, zanurzalny dla odwiertu)

· Brak połączeń poniżej linii wodnej; w każdym połączeniu wykorzystuje się zestaw podwodny

· Kabel podparty co 2–3 m i odciążony na głowicy odwiertu

· Rezystancja izolacji względem ziemi zmierzona i zarejestrowana przed pierwszym uruchomieniem

· Zweryfikowano ciągłość uziemienia i polaryzację

· Wykaz kabli i długości powykonawcze pozostawione wewnątrz sterownika

12. Często zadawane pytania

P: Czy mogę użyć mniejszego kabla, jeśli kabel jest krótki?

Odp.: Tak — spadek napięcia rośnie wraz z długością, więc przewód o długości 10 m toleruje znacznie mniejszy przewodnik niż przewód o długości 100 m. Ale nigdy nie schodź poniżej wymaganego natężenia prądu i nigdy nie poniżej 1,5 mm² dla czegokolwiek, co przewodzi prąd silnika.

P: Czy spadek napięcia ma znaczenie również po stronie prądu przemiennego?

Odp.: Ma to znaczenie, ale mniej dramatyczne, ponieważ napięcie sieciowe jest wyższe, a procentowa strata jest mniejsza. Obowiązuje ta sama zasada 3% i należy sprawdzić rozruch silnika.

P: Jaka jest maksymalna długość przebiegu dlapompa solarna?

Odp.: Nie ma ustalonego limitu; istnieje granica kosztów. Powyżej około 150–200 m kabel potrzebny do utrzymania 3% kabla staje się drogi, a podniesienie napięcia w systemie jest zwykle tańsze niż zakup miedzi.

P: Czy powinienem używać jednego rozmiaru kabla na cały przebieg?

O: Nie koniecznie. Powszechne i rozsądne jest stosowanie cięższego kabla w przypadku głębokiego odwiertu i lżejszego nadziemnego, pod warunkiem, że każdy odcinek jest obliczany osobno.

P: Dlaczego moja pompa wyłącza się przy zbyt niskim napięciu dopiero rano?

Odp.: Przy słabym oświetleniu napięcie układu jest już bliskie progu rozruchu; każdy spadek kabla spycha go poniżej. Poprawa przebiegu tablicy do kontrolera zwykle rozwiązuje ten problem.

P: Czy dopuszczalny jest kabel aluminiowy?

Odp.: W przypadku stałych podajników o dużej sekcji tak, z odpowiednimi występami i związkiem przeciwutleniającym. W przypadku kabla podwodnego nie — użyj miedzi.

P: Jak sprawdzić kabel przed opuszczeniem pompy?

Odp.: Rezystancja izolacji względem ziemi (zwykle > 100 MΩ przy 500 V w przypadku nowego kabla), ciągłość każdej żyły i kontrola polaryzacji. Zapisz odczyty; stanowią one punkt odniesienia dla przyszłego wyszukiwania usterek.

P: Czy mogę przedłużyć kabel podwodny za pomocą skrzynki przyłączeniowej na głowicy odwiertu?

O: Tak – nad linią wody, w odpowiedniej obudowie IP68 z odciążeniem po obu stronach. Poniżej linii wody użyj zestawu do łączenia podwodnego lub nie rób tego wcale.

Wniosek

Kabel jest najtańszą częścią systemu pompy solarnej i najłatwiej ją pomylić. Dwa obliczenia — spadek napięcia w stosunku do reguły 3%/5% i obciążalność prądowa w porównaniu z tabelą wartości obniżonych — zapobiegają niemal każdej awarii związanej z kablami w terenie. Wykonaj je, zanim pompa opadnie do otworu, zapisz liczby, a system będzie nadal zapewniał przepływ znamionowy za dziesięć lat.
